Монтаж теплої підлоги власними руками

Тепла підлога є ефективним способом забезпечення комфорту та затишку в будь-якому приміщенні. У цій статті ми розглянемо детальний процес монтажу трьох основних типів теплої підлоги: алюмінієвих матів, кабельної електричної підлоги та плівкової теплої підлоги і також розглянемо особливості вимірювання кроку укладки нагрівального кабелю, розрахунку його опору та заборонені дії при монтажі.

Алюмінієві мати

Алюмінієві мати складаються з нагрівального кабелю, вкритого алюмінієвою фольгою, що забезпечує рівномірний розподіл тепла. Даний тип теплої підлоги підходить для укладки під плитку або ламінат.

Етапи монтажу

1. Підготовка основи:

   • Вирівняйте поверхню підлоги та очистіть її від пилу та сміття.
   • Укладіть теплоізоляційну підкладку з полістиролу або іншого щільного матеріалу.
2. Укладання алюмінієвих матів:

   • Розкладіть мати на підлозі згідно зі схемою укладання, відступаючи від стін мінімум на 5 см.
   • Закріпіть мати скотчем або герметиком, щоб уникнути їх зміщення.
3. Підключення кабелю живлення:

   • Підключіть клеми до мідних стрічок на алюмінієвих матах та затисніть їх прес-ножицями чи плоскогубцями. Можливо також підключення за допомогою пайки.
   • З'єднання та незадіяні кінці мідних стрічок ізолюйте вініл-мастичною ізоляцією.
   • Кабель живлення рекомендується прокладати біля стінки під плінтусом.
4. Заливка стяжки:

   • Після укладання алюмінієвих матів зробіть цементно-піщану стяжку товщиною 3-6 см, щоб уникнути повітряних просторів, де кабель може перегріватися.
5. Укладання підлогового покриття:

   • Після повного висихання стяжки укладіть плитку або ламінат.

Що не варто робити при установці

• Не скорочуйте нагрівальний кабель.
• Не укладайте мати під стаціонарними меблями без ніжок.
• Не встановлюйте з'єднання кабелів у місцях інтенсивного навантаження.

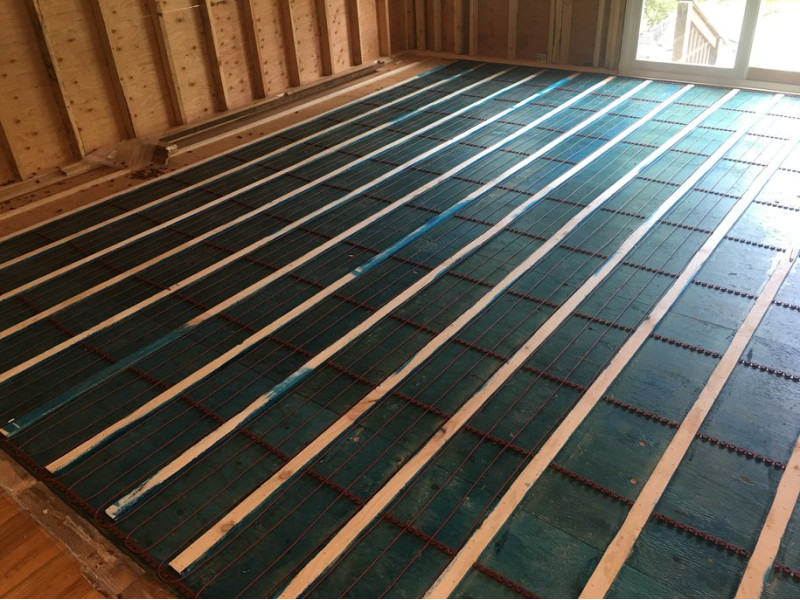

Кабельна електрична підлога

Кабельна система складається з нагрівального кабелю, який укладається в шарі стяжки або під підлоговим покриттям. Вона підходить для будь-яких приміщень з різними типами підлогових покриттів.

Етапи монтажу

1. Підготовка основи:

   • Вирівняйте поверхню підлоги та очистіть її від пилу та сміття.
   • Укладіть теплоізоляційну підкладку, щоб мінімізувати тепловтрати.
2. Укладання нагрівального кабелю:

   • Визначте місце з’єднання нагрівального кабелю та кабелю живлення (муфту) та переконайтеся, що воно буде знаходитися в підлозі.
   • Кабель розмотуйте по дотичній, повертаючи його довкола вісі, щоб уникнути пошкоджень. Уникайте розмотування по спіралі.
   • Укладіть кабель з кроком. Допустиме відхилення від кроку укладки – 10 мм.
3. Підключення кабелю живлення:

   • Підключіть кабель живлення. Прокладка кабелю живлення повинна проходити біля стінки під плінтусом.
4. Заливка стяжки:

   • Залийте цементно-піщану стяжку товщиною 3-6 см, щоб забезпечити рівномірний розподіл тепла.
5. Укладання підлогового покриття:

   • Після висихання стяжки укладіть плитку або інше підлогове покриття. Не вмикайте теплу підлогу протягом 30 днів після укладання плитки.

Заборонені дії

• Не скорочуйте нагрівальний кабель.
• Не розміщуйте кабель на згинах або місцях інтенсивного навантаження.
• Не укладайте кабель під гострими предметами.

Плівкова тепла підлога

Плівкова тепла підлога складається з тонкої плівки з нагрівальними елементами, вкритої полімерною ізоляцією. Підходить для укладки під ламінат або паркет. Для повноцінного опалення рекомендовано укладати плівкову підлогу не менш, ніж на 60% від загальної площі.

Етапи монтажу

1. Підготовка основи:

   • Вирівняйте поверхню підлоги та очистіть її від пилу та сміття.
   • Укладіть теплоізоляційну підкладку з полістиролу або іншого щільного матеріалу. Заборонено використовувати підкладку на основі фольги чи поліетилену.
2. Укладання плівкової підлоги:

   • Сплануйте схему укладки, щоб мінімізувати кількість з'єднань.
   • Розмістіть плівкову підлогу мідними струмопровідними стрічками до підлоги та зафіксуйте її скотчем.
   • Максимальна площа однієї плівкової секції повинна бути не більша за 5 квадратних метрів.
3. Підключення кабелю живлення:

   • Для підключення замість клем можна використовувати пайку.
   • Місця з'єднань та незадіяні кінці мідних стрічок ізолюйте вініл-мастичною ізоляцією. Кабель живлення має проходити біля стінки та під плінтусом.
4. Укладання підлогового покриття:

   • Укладіть ламінат або інше покриття, переконайтеся, що кабель живлення та з'єднання знаходяться нижче рівня підкладки чи підлоги. Інакше ламінат чи інше покриття погано лежатиме і з часом почне деформуватись.

Заборонені дії

• Не встановлюйте плівкову теплу підлогу під стаціонарними меблями без ніжок.
• Не допускайте пошкодження плівки при укладанні покриття.

Вимірювання опору нагрівального кабелю

Після укладання теплої підлоги необхідно виміряти її опір, щоб переконатися в правильності монтажу та відсутності пошкоджень. Опір нагрівального кабелю можна розрахувати за формулою:

R= U^(2)/P

де:

• R – опір (Ом),
• U – напруга (В),
• P – потужність (Вт).

Рекомендовані значення опору для усіх видів теплої підлоги залежать від інструкцій виробника. Можливі відхилення становлять +- 5-10%.

Крок укладки нагрівального кабелю

Крок укладки нагрівального кабелю є важливим параметром, що визначає рівномірність розподілу тепла. Він розраховується за формулою:

H=S/D

де:

• H – крок укладки,
• S– загальна площа укладки (в метрах квадратних),
• D – довжина кабелю (м).

Допустиме відхилення від кроку укладки – 10 мм.

Підсумок

Монтаж теплої підлоги власними руками є досить складним, але можливим завданням. Важливо суворо дотримуватися рекомендацій виробника та враховувати всі технічні нюанси, щоб забезпечити надійну та ефективну роботу системи. Сподіваємося, що ця стаття допоможе вам успішно встановити теплу підлогу у вашому домі.
